Mikrofonin suuntakuviot: päätösopas IT-hankintavastaaville

Yksittäiselle puhujalle kardioidi on lähes aina oikea valinta. Ryhmäneuvotteluhuoneessa, jossa akustiikka on hallittu, pallokuvio tuottaa luonnollisemman lopputuloksen. Avoimessa toimistossa superkardioidilla tai aktiivisella melunvaimennuksella varustetulla kuulokemikrofonilla pärjää paremmin kuin omni-ratkaisulla. Luentosaliin tai suureen kokoustilaan sopii joko monipattern-ratkaisu tai useampi kardioidi strategisesti sijoiteltuna. Sairaalaympäristössä, jossa sanelu tapahtuu lähietäisyydeltä, kardioidi tai superkardioidinen suuntakuvio pitää taustamelun kurissa parhaiten.

Säädettävät monipattern-ratkaisut kuulostavat houkuttelevilta, mutta ne eivät korvaa kenttätestausta: suuntakuvion vaihto muuttaa myös proximity-ilmiön voimakkuutta ja sivusuuntien äänenvärittymistä, joten pilotointi ennen massahankintaa on välttämätöntä.

• Yksittäinen puhuja, toimisto tai puhelinkeskus: kardioidi
• Ryhmäneuvottelu, hallittu akustiikka: pallokuvio tai laaja kardioidi
• Avoin toimisto, meluisa ympäristö: superkardioidinen headset tai ANC-kuuloke
• Luentosali tai suuri tila: monipattern tai useampi kardioidi
• Sairaala, sanelu: kardioidi tai superkardioidinen sanelumikrofoni

Sisällysluettelo

• Mitä mikrofonin suuntakuviot tarkoittavat käytännössä?
• Miten valitset oikean suuntakuvion tilan ja käyttäjämäärän mukaan?
• Sijoittelu ja asennus ratkaisevat yhtä paljon kuin suuntakuvio
• Tekninen tarkistuslista IT-hankintavastaaville ennen tilausta
• Carlacomin valikoima Suomessa: mitkä tuotteet sopivat mihinkin?
• Tärkeimmät huomiot
• Suuntakuviovalinta on helpompi kuin miltä se näyttää
• Carlacom auttaa sinua valitsemaan ja toimittamaan oikeat laitteet
• Luotettavat lähteet ja jatkolukeminen

Mitä mikrofonin suuntakuviot tarkoittavat käytännössä?

Suuntakuvio kertoo, mistä suunnista mikrofoni poimii ääntä ja kuinka herkästi. Kyse ei ole vain 2D-piirroksesta: herttakuvion todellinen muoto muistuttaa omenaa eikä litteää sydäntä, ja herkkyys vaihtelee myös ylä- ja alapuolelta. Tämä vaikuttaa suoraan siihen, miten mikrofoni käyttäytyy pöydällä, puomissa tai headsetissä.

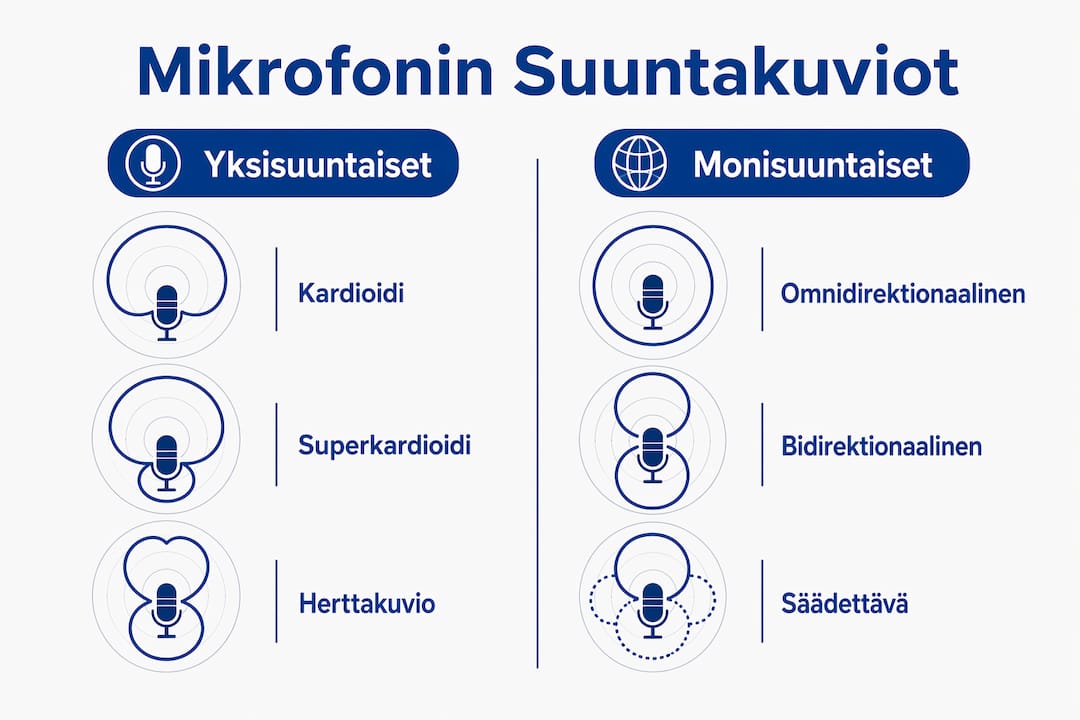

Tärkeimmät suuntakuviotyypit:

• Pallokuvio (omnidirectional): poimii äänen tasaisesti kaikista suunnista. Soveltuu ryhmätilanteisiin ja tiloihin, joissa halutaan luonnollinen, avoin sointi. Ei proximity-ilmiötä.
• Kardioidi (cardioid): herkin edestä, vaimentaa sivut ja taka-alan. Yleisin valinta toimisto- ja studiokäyttöön, vähentää huoneen kaikua ja vieraita äänilähteitä tehokkaasti.
• Laaja kardioidi (wide cardioid): leveämpi poiminta-alue kuin peruskardioidilla, sopii pienryhmille.
• Superkardioidinen (supercardioid): kapeampi poimintakulma edestä, enemmän sivueristystä, mutta pieni takaherkkyyspiste. Vaatii täsmällisempää suuntausta.
• Hyperkardioidinen (hypercardioid): vielä suuntaavampi, selkeä takaherkkyyspiste. Käytetään vaativissa tai meluisissa tiloissa.
• Kahdeksikko (figure-8): yhtä herkkä edestä ja takaa, lähes kuuro sivusuuntaan. Käytetään haastatteluissa ja MS-stereotekniikassa.
• Vaihtuvat suuntakuviot (monipattern): mahdollistavat omni/kardioidi/kahdeksikko-asetukset yhdessä laitteessa, mutta proximity- ja off-axis-käyttäytyminen muuttuu asetusten mukana.

Proximity-ilmiö tarkoittaa, että suuntaavat mikrofonit korostavat bassoalueita lähietäisyydellä. Pallokuvioisella mikrofonilla tätä ei juuri esiinny. Off-axis coloration puolestaan tarkoittaa, että sivusuunnista tuleva ääni värittää sointia eri tavalla kuin suoraan edestä tuleva.

"Pallokuvio voi audiolaadullisesti voittaa suuntaavat ratkaisut, jos huoneakustiikka on hallittu. Siksi hankinnoissa pitää arvioida huone, ei vain mikrofonin merkintää." — DPA Microphones

Ammattilaisen vinkki: Pyydä toimittajalta suuntakuviodiagrammi kolmella eri taajuudella (esim. 250 Hz, 1 kHz, 8 kHz). Korkeilla taajuuksilla suuntaavuus usein kapenee merkittävästi, mikä muuttaa off-axis-äänen sointia käytännön tilanteissa.

Miten valitset oikean suuntakuvion tilan ja käyttäjämäärän mukaan?

DPA Microphones korostaa, että pallokuvio soveltuu parhaiten tiloihin, joissa akustiikka on hallittu. Kaikuisassa neuvotteluhuoneessa omni poimii heijastukset yhtä tehokkaasti kuin puheen, jolloin lopputulos on epäselvä.

Yleisimmät virheet suuntakuviovalinnassa:

• Valitaan omni avoimeen toimistoon, jolloin taustaäänet dominoivat
• Käytetään hyperkardioidia ilman täsmällistä suuntausta, jolloin takaherkkyyspiste aiheuttaa ongelmia
• Unohdetaan huoneakustiikan arviointi ennen laitehankintaa

Ammattilaisen vinkki: Jos tila on kaikuisa, vaimennuspaneelit tai akustiset verhot voivat parantaa äänenlaatua enemmän kuin mikrofonin vaihto. Arvioi huoneakustiikka ennen hankintapäätöstä.

Monipattern-ratkaisut sopivat tiloihin, joissa käyttötapa vaihtelee. Rajoituksena on, että jokainen suuntakuvioasetus käyttäytyy eri tavalla proximity-ilmiön ja off-axis-värityksen suhteen, joten kenttätestaus on pakollinen.

1. Kartoita tila: koko, akustiikka, käyttäjämäärä
2. Määritä ensisijainen käyttötapa: yksilö vai ryhmä
3. Arvioi taustamelutaso ja heijastusten määrä
4. Valitse suuntakuvio taulukon mukaan
5. Testaa pilottilaitteella ennen massahankintaa

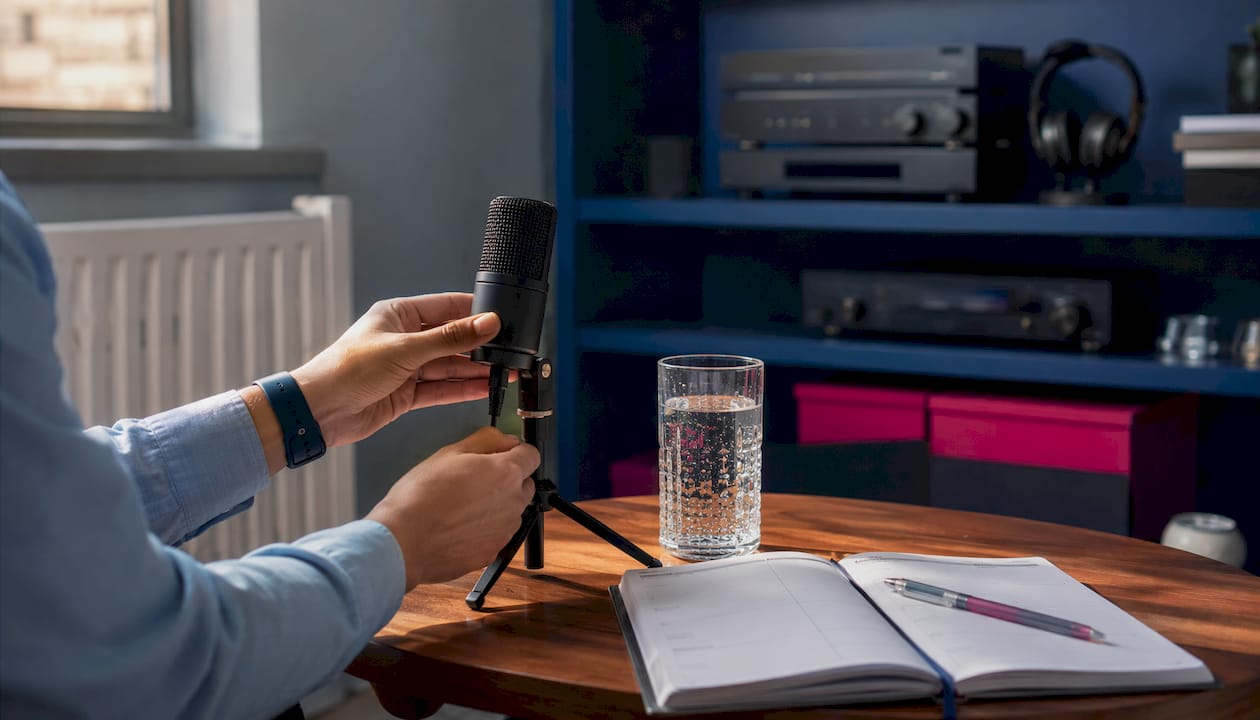

Sijoittelu ja asennus ratkaisevat yhtä paljon kuin suuntakuvio

Etäisyys mikrofonista puhujaan vaikuttaa suoraan äänen väritykseen ja palautteen riskiin. Kardioidiselle headsetille optimaalinen etäisyys on noin 2–5 cm suupielen tasolta. Pöytämikrofonille tai konferenssimikrofonille sopiva etäisyys on 20–50 cm, riippuen suuntakuviosta ja tilan akustiikasta.

Asennuksen tarkistuslista:

• Suuntaa kardioidi tai superkardioidinen mikrofoni suoraan puhujan suuhun, ei nenään tai otsaan
• Sijoita kaiuttimet mikrofonin takakatvealueelle palautteen minimoimiseksi
• Käytä mikrofonipuomia tai pöytäjalustaa tärinän eristämiseen
• Varmista, että kaapelit eivät aiheuta mekaanista melua
• Tarkista etäisyys: liian lähellä korostaa bassoja (proximity-ilmiö), liian kaukana lisää huonesointia

Ammattilaisen vinkki: ISOtunes LINK IT85 -mikrofonipuomi mahdollistaa tarkan suuntauksen meluisissa ympäristöissä, kuten teollisuustiloissa tai sairaaloissa. Puomin avulla mikrofonin etäisyys ja kulma pysyvät vakioina käyttäjästä riippumatta.

1. Mittaa etäisyys puhujan suusta mikrofoniin
2. Tarkista suuntaus: mikrofoni osoittaa suoraan äänilähteeseen
3. Testaa palauteriski kaiuttimien kanssa ennen käyttöönottoa
4. Kuuntele off-axis-äänet: liiku mikrofonin sivuille ja tarkista väritys
5. Dokumentoi lopullinen sijoittelu asennusohjeeseen

Tekninen tarkistuslista IT-hankintavastaaville ennen tilausta

Hankintapäätös on helpompi, kun tekniset vaatimukset on kirjattu selkeästi ennen toimittajaneuvotteluja. Pyydä aina data sheet suuntakuviosta ja taajuusvasteesta sekä testiraportit ennen tilauksen vahvistamista.

Pakolliset tekniset spesifikaatiot:

• Suuntakuviotyyppi (polar pattern) selkeästi ilmoitettuna
• Taajuusvaste (Hz): tarkista, kattaako se puhealueen 100 Hz–8 kHz
• Herkkyys (dBV/Pa tai mV/Pa) ja signaali-kohinasuhde (SNR, dB)
• Liitäntä: USB-A, USB-C, 3,5 mm tai Bluetooth
• UC/Teams-sertifiointi tarvittaessa
• IP-luokitus ulko- tai sairaalaympäristöön

Sopimus- ja toimitusehdot:

• Takuuaika ja varaosien saatavuus Suomessa
• Volyymitoimitusten toimitusajat
• Huolto- ja korvaavuuspalvelut

Kysymykset toimittajalle:

• Onko suuntakuviodiagrammi saatavilla useammilla taajuuksilla?
• Mitkä lisävarusteet (puomit, kaapelit, jalat) ovat yhteensopivia?
• Onko UC-sertifiointi voimassa nykyiselle viestintäalustallenne?

Ammattilaisen vinkki: Philips SpeechMike -sanelumikrofoneihin tarvitaan usein erillinen ACC0034/00 USB-kaapeli, jotta yhteensopivuus sairaalan tietojärjestelmien kanssa varmistuu. Tarkista kaapelimalli ennen tilauksen tekemistä.

1. Listaa käyttöympäristöt ja käyttäjämäärät osastoittain
2. Määritä tekniset minimivaatimukset (suuntakuvio, liitäntä, sertifiointi)
3. Pyydä data sheetit ja testiraportit toimittajalta
4. Varmista varaosien ja lisävarusteiden saatavuus Suomessa
5. Sovi pilottitoimitus ennen massatilausta

Carlacomin valikoima Suomessa: mitkä tuotteet sopivat mihinkin?

Carlacomin valikoima kattaa useimmat ammattikäytön tarpeet yksittäisistä puhelinkeskustyöasemista neuvotteluhuoneisiin ja sairaalaympäristöihin.

Tuoteesimerkkejä käyttötapauksittain:

• Yksittäinen puhuja, puhelinkeskus tai toimisto: Jabra Biz 2300 Mono USB tai Jabra Biz 2400 II. Kardioidinen suuntakuvio, UC-sertifioitu, kestävä rakenne päivittäiseen käyttöön.
• Neuvotteluhuone, ryhmäkäyttö: EPOS Expand SP 80T -lisämikrofoni laajentaa konferenssimikrofonin poiminta-aluetta suuremmissa tiloissa.
• Meluisa ympäristö, teollisuus tai sairaala: ISOtunes LINK 2.0 EN352 yhdistää EN352-standardin mukaisen kuulonsuojauksen ja Bluetooth-mikrofonin.
• Saneluratkaisut, sairaala: Philips SpeechMike yhteensopivine ACC0034/00 USB-kaapeleineen.

Ammattilaisen vinkki: EPOS Expand SP 80T -lisämikrofoni on suunniteltu laajentamaan olemassa olevan konferenssijärjestelmän poiminta-aluetta. Se sopii erityisesti tiloihin, joissa pöydän päissä istuvat henkilöt jäävät muuten katvealueelle.

Kaikki Carlacomin tuotteet toimitetaan Suomeen, ja varaosien sekä lisävarusteiden saatavuus on varmistettu kotimaisesta varastosta.

Tärkeimmät huomiot

Oikea suuntakuviovalinta perustuu aina tilan akustiikkaan, käyttäjämäärään ja ympäristön melutasoon, ei pelkästään mikrofonin teknisiin tietoihin.

Suuntakuviovalinta on helpompi kuin miltä se näyttää

Useimmat organisaatiot tekevät saman virheen: ne valitsevat mikrofonin teknisten tietojen perusteella ilman, että kukaan on käynyt kuuntelemassa tilaa. Olen nähnyt tilanteita, joissa kallis monipattern-ratkaisu tuotti huonomman lopputuloksen kuin yksinkertainen kardioidi, koska tila oli kaikuisa eikä akustiikkaa ollut arvioitu lainkaan.

Neumannin ja DPA:n asiantuntijat ovat yhtä mieltä siitä, että huoneakustiikka määrittää usein enemmän kuin mikrofonin suuntakuvio. Tämä tarkoittaa, että hankintavastaavan kannattaa ensin arvioida tila ja vasta sitten valita laite. Pilotointi yhdessä osastossa ennen massahankintaa säästää rahaa ja vähentää reklamaatioita.

Säädettävät suuntakuviot ovat hyödyllisiä, mutta ne eivät ole ihmelääke. Ne lisäävät joustavuutta, mutta vaativat käyttäjältä ymmärrystä siitä, mitä kukin asetus tekee. Ilman koulutusta monipattern-mikrofoni päätyy usein kardioidi-asetukselle pysyvästi, jolloin lisähinta on maksettu turhaan.

Carlacom auttaa sinua valitsemaan ja toimittamaan oikeat laitteet

Carlacom on suomalainen yrityskuulokkeiden ja mikrofonien verkkokauppa, joka toimittaa Jabra-, EPOS-, HP/Poly- ja Philips-tuotteet suoraan organisaatiollesi. Yksittäisestä headsetistä satojen laitteiden volyymihankintaan, kaikki löytyy samasta paikasta ilman välikäsiä.

Tarvitsetko apua suuntakuviovalinnassa tai lisävarusteiden yhteensopivuuden varmistamisessa? Carlacomin valikoimasta löydät esimerkiksi Jabra Engage 65 SE -sarjan puhelinintegraatioineen, EPOS Expand SP 80T -lisämikrofonin neuvottelutiloihin sekä ISOtunes LINK 2.0 -kuulosuojaimet meluisiin ympäristöihin. Lähetä tarjouspyyntö tai tilaa suoraan verkkokaupasta osoitteessa carlacom.fi.

Luotettavat lähteet ja jatkolukeminen

Alla olevat lähteet tukevat artikkelin teknisiä väitteitä. Hankintavastaava voi lainata näitä dokumentteja tarjouspyyntöihin tai käyttää niitä toimittajaneuvotteluissa.

Tekniset ja asiantuntijalähteet:

• Neumann: miksi mikrofoneilla on eri suuntakuviot — perusteos suuntakuvioiden toimintaperiaatteista
• DPA Microphones: suuntaavat vs. pallokuvioiset mikrofonit — asiantuntijanäkemys akustiikan merkityksestä
• Riffi: mikrofonin suuntakuvio on kolmiulotteinen — suomenkielinen selitys 3D-suuntakuviosta
• Sonarworks: suuntakuvio-opas — monipattern-ratkaisujen edut ja rajoitukset
• TUNI: analoginen äänentoisto ja proximity-ilmiö — tekninen tausta proximity-efektistä

Toimittajalta pyydettävät dokumentit:

• Suuntakuviodiagrammi vähintään kolmella taajuudella (250 Hz, 1 kHz, 8 kHz)
• Taajuusvastedokumentti ja SNR-arvo
• UC/Teams-sertifiointitodistus
• Yhteensopivuuslista lisävarusteista (puomit, kaapelit, jalat)
• Takuu- ja huoltoehdot Suomessa
